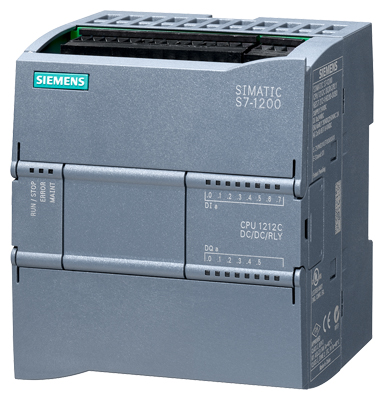

El controlador SIMATIC S7-1200 CPU 1212C (6ES7212-1HE40-0XB0) combina una alimentación de 24 V DC con la versatilidad de salidas tipo relé. Integra 8 entradas digitales de 24 V DC, 6 salidas digitales por relé y 2 entradas analógicas de 0-10 V. Es ideal para aplicaciones donde se requiere alimentar el PLC con baja tensión de seguridad pero se necesita conmutar cargas de hasta 2 A o diferentes niveles de tensión mediante sus contactos secos.
Su diseño compacto permite la expansión mediante 2 módulos de señales (SM) a la derecha, 3 módulos de comunicación (CM) a la izquierda y 1 Signal Board (SB) en el frontal. Cuenta con un puerto PROFINET integrado para comunicación industrial y funciones de contaje rápido, siendo una solución robusta para tareas de automatización pequeñas y medianas.
Especificaciones Técnicas:
-
Tensión de alimentación: 20.4 V DC a 28.8 V DC.
-
Memoria de trabajo: 75 KB (integrada).
-
Memoria de carga: 2 MB (integrada).
-
Entradas Digitales: 8 integradas (24 V DC, sink/source).
-
Salidas Digitales: 6 integradas (Relé, tipo contacto seco).
-
Capacidad de conmutación de salidas: 2 A (máximo por contacto).
-
Entradas Analógicas: 2 integradas (0 a 10 V DC, resolución 10 bits).
-
Capacidad de expansión lateral derecha: Máximo 2 módulos de señales (SM).
-
Capacidad de expansión lateral izquierda: Máximo 3 módulos de comunicación (CM).
-
Capacidad de expansión frontal: 1 Signal Board (SB) o Communication Board (CB).
-
Contadores rápidos (HSC): 4 canales (hasta 100 kHz).
-
Interfaz de comunicación: PROFINET (RJ45).
-
Protocolos: TCP/IP, ISO-on-TCP, S7 Communication, Modbus TCP.
-
Dimensiones (An x Al x Pr): 90 x 100 x 75 mm.
-
Software de configuración: STEP 7 V13 SP1 o superior (TIA Portal).
